今回は、この番外編で作った命令語インタプリタの制限事項の回避方法について説明します。

その前に、訂正を１つしておきます。
番外編のＣｈａｐ．２で、命令語インタプリタの仕様を「空白行も命令語インタプリタは無視します」と書きましたが、誤りでした。
命令語プログラムに空白行を入れると、命令語インタプリタは終了してしまいますので、空白行は入れないようにしてください。

３．１ 制限事項の回避方法−回路ブロックの結合
以前述べたように、番外編で作った命令語インタプリタは、最小仕様の命令語インタプリタです。
このため、ラダー図のパターンの制限が厳しくなっています。
一番問題となるのは、回路ブロックのＡＮＤ／ＯＲ結合ができないという制限です。
この制限のため、回路ブロックのＡＮＤ／ＯＲ結合があるラダー図は、番外編で作った命令語インタプリタを使う限り、複数の回路に分けて記述しなければなりません。
一例を示します。

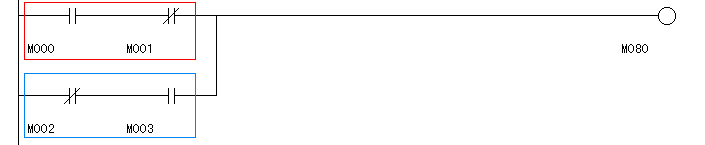

図３．１のラダー図は、２つの回路ブロックをＯＲ結合した回路です。
すなわち、Ｍ０とＭ１がＡＮＤ結合された回路ブロック（赤枠部分）と、Ｍ２とＭ３がＡＮＤ結合された回路ブロック（青枠部分）が、ＯＲ結合されています。

図３．１ ラダー図の例（２つの回路ブロックのＯＲ結合）

一般のＰＬＣでは、２つの回路ブロックをＯＲ結合する命令語があるため、このラダー図を命令語に変換可能です。
下の命令語は、仮想のＰＬＣでこのラダー図を命令語に変換した例です。
２つの回路ブロックをＯＲＳＴＡＣＫ命令でＯＲ結合しています。

LD M000 ANDNOT M001 LDNOT M002 AND M003 ORSTACK OUT M080

これに対して、番外編の命令語インタプリタは、命令セット（Ｃｈａｐ．１の表１．１）を見てわかるように、「２つの回路ブロックをＯＲ結合する命令」（ここでいうＯＲＳＴＡＣＫ命令）をサポートしていません。

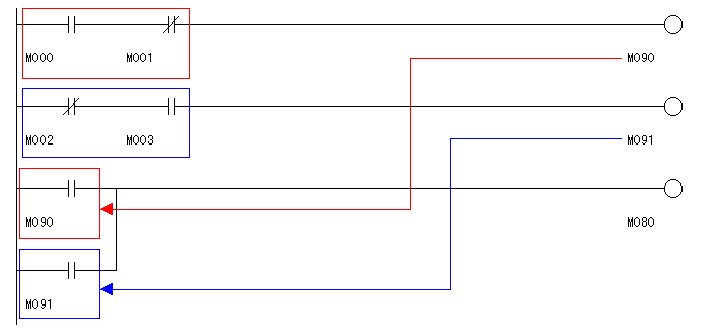

このため、番外編の命令語インタプリタで図３．１のラダー図を実行させるためには、図３．２のようにラダー図を回路ブロック毎に１つの回路に分けて記述し、そのコイル（Ｍ９０とＭ９１）の接点をＯＲ結合しなければなりません。

図３．２ 図３．１と等価なラダー図（複数の回路に分けて記述）

このラダー図であれば、番外編の命令語インタプリタの命令セットのみで記述できます。
仮に、さっきの仮想のＰＬＣのニーモニックであれば次のような命令語になります。

LD M000 ANDNOT M001 OUT M090 LDNOT M002 AND M003 OUT M091 LD M090 OR M091 OUT M080

これを番外編の命令語インタプリタの制約に合わせると次のようになります。

（制約事項）
・オペコード（命令）とオペランド（Ｉ／Ｏ番号）は２行に分けて記述
・Ｉ／Ｏ種別記号Ｍは付けない
・空白行は削除

LD 0 ANDNOT 1 OUT 90 LDNOT 2 AND 3 OUT 91 LD 90 OR 91 OUT 80

リストが見にくいですが、インタプリタを手抜きしているため仕方ありません。

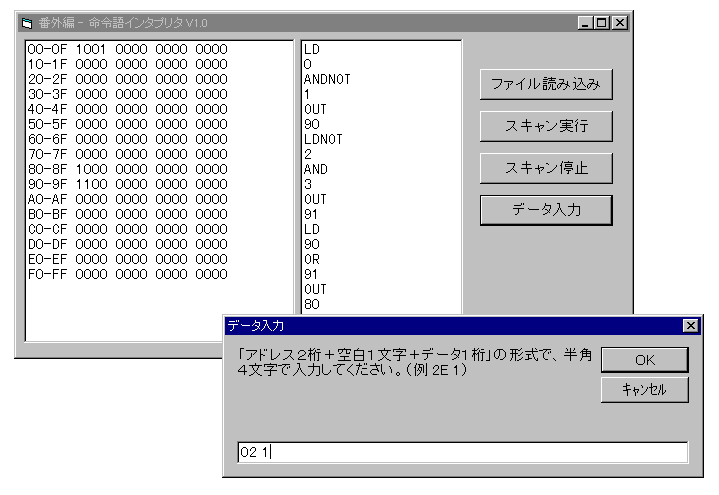

これをテキストファイルとして保存したあと、命令語インタプリタで実行して、動作を確認しているのが図３．３です。

図３．３ 命令語インタプリタで動作を確認中

なお、「回路ブロックのＯＲ結合」を例に説明しましたが、番外編の命令語インタプリタは「回路ブロックのＡＮＤ結合」もサポートしていないので、同様のことがいえます。

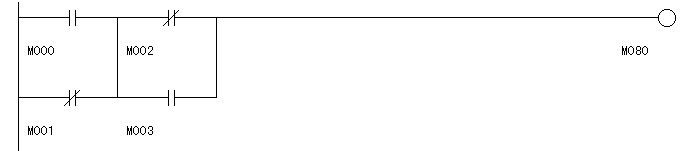

たとえは、図３．４のラダー図は、番外編の命令語インタプリタでは書き換える必要があります。
どのように書き換えたらいいかは、考えてください。

図３．４ 命令語インタプリタでは書き換える必要があるラダー図の例
（２つの回路ブロックのＡＮＤ結合）

３．２ その他の制限事項について
一般のＰＬＣでは、最低でもタイマ・カウンタ命令と母線を制御する命令があります。
しかし、番外編の命令語インタプリタでは、これらの命令はありません。
タイマ・カウンタ命令が無いのはどうしようもありませんが、母線を制御する命令が無くても等価なラダー図が作成可能です。
