マイコンキットＺＣＰＵ１シリーズ、またはその互換ボードのマイクロＢＡＳＩＣを使って、数値計算とゲームプログラミングに挑戦します。
初めて訪れる方は「ごあいさつ」からご覧ください。
------------------------------------------------------------
目次
------------------------------------------------------------
ごあいさつ
第１回 ルート２の計算
第２回 πの計算/改定版
第３回 ライフゲーム／準備編
第４回 ライフゲーム／本編
第５回 ライフゲーム／動作編
第６回 山崩しゲーム／準備編
第７回 山崩しゲーム／続準備編
第８回 山崩しゲーム／本編
第９回 山崩しゲーム／解説編

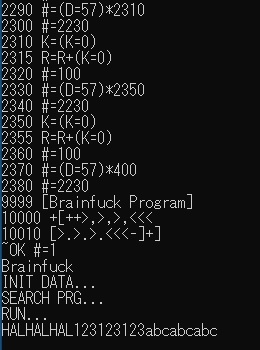

第10回 Ｂｒａｉｎｆｕｃｋ／準備編
第11回 Ｂｒａｉｎｆｕｃｋ／サブルーチン編
第12回 Ｂｒａｉｎｆｕｃｋ／本編
第13回 Ｂｒａｉｎｆｕｃｋ／改造編
第14回 Ｂｒａｉｎｆｕｃｋ／実行編
第15回 素数の計算
第16回 自然対数の底ｅの計算
------------------------------------------------------------
記事中のプログラム・資料
------------------------------------------------------------
※本記事中で使用するプログラム・資料はここからダウンロードできます。
ターミナルソフト(ZTERM!)を使用すると、ダウンロードしたプログラムをセーブ、ロードすることができます。
ロードする場合は、ZTERM!上で、&=264を実行 → ~(チルダ)キーを押下 → 2(PC-->BOARD)を選択 → (パス名+)ファイル名をキー入力します。
プログラム１(ルート2の計算)，２(πの計算)，４(ライフゲーム) (list_su1.txt)
プログラム８(山崩しゲーム) (list_su2.txt)
プログラム11(Brainfuck) (list_su3.txt)
プログラム13(Brainfuck) (list_su3a.txt)
プログラム15(素数の計算)，16(自然対数の底ｅの計算) (list_su4.txt)

■ごあいさつ(2016/09/11掲載,2021/11/28最終変更)
ここでは、マイコンキットＺＣＰＵ１シリーズ、またはその互換ボード(*1)のマイクロＢＡＳＩＣを(*2)使って、数値計算とゲームプログラミングに挑戦します。
この言語のプログラムの見た目は一般のＢＡＳＩＣとかなり違うのですが、次の対応ルールで簡単に置き換え可能です。(*4)
マイクロＢＡＳＩＣの実行環境が無い方は、ＢＡＳＩＣに置き換て実行してみてください。

マイクロＢＡＳＩＣ　　一般のＢＡＳＩＣ
--------------------------------------------------------
＃＝行番号　　　　　　ＧＯＴＯ 行番号、またはＧＯＳＵＢ 行番号
＃＝！　　　　　　　　ＲＥＴＵＲＮ
＃＝条件式＊行番号　　ＩＦ 条件式 ＴＨＥＮ (GOTO) 行番号
？＝変数名　　　　　　ＰＲＩＮＴ 変数名
変数名＝？　　　　　　ＩＮＰＵＴ 変数名
゛文字列゛　　　　　　ＰＲＩＮＴ ゛文字列゛
（コメント文字列　　　ＲＥＭ コメント文字列
＠（引数）　　　　　　配列変数名(引数)
＃＝１　　　　　　　　ＲＵＮ
０　　　　　　　　　　ＬＩＳＴ
＆＝２６４　　　　　　ＮＥＷ

なお、今回使用するマイクロＢＡＳＩＣは小さな処理系なので制限事項が色々あります。特に
・サブルーチンの入れ子が不可能、かつサブルーチン中での＃＝行番号に使用制限がある(*3)
・数式の括弧と配列の括弧が兼用で、合わせて１レベルのみ
・演算子(＋－＊／)の優先順位が無い
ことにご注意ください。

ここで紹介するプログラムのリストは、ページ先頭にある「記事中のプログラム・資料」からダウンロードできます。
専用のターミナルソフト(ZTERM!)を使用した場合、ダウンロードしたプログラム(テキストファイル)をマイクロＢＡＳＩＣにロードすることができます。
--------------------
(*1)互換ボードは市販部品を集めて製作可能です。詳しくは「eZ8マイコンボードの自作」をご覧ください。
(*2)一般に、整数しか扱えない処理系のサイズが２Kバイト程度のＢＡＳＩＣをタイ二―ＢＡＳＩＣと呼んでいます。
マイクロＢＡＳＩＣはこれより小さな処理系で、ＶＴＬ(Very Tiny Language)が歴史的に有名です。
今回使用するマイクロＢＡＳＩＣの表記はＶＴＬと類似していますが、コンパチ(完全互換)ではありません。
(*3)第９回で、制限の回避方法について説明しています。
(*4)Brainfuckに関しては、ハードウェアに依存した機能を使っているので単純な置き換えではできません。というか、文字列変数を使えばもっと簡単にプログラムできます。

■第１回 ルート２の計算(2016/09/11掲載,2021/04/18最終変更)
最初のテーマはルート２の計算です。
ＺＣＰＵ１シリーズのマイクロＢＡＳＩＣ(以後、単にマイクロＢＡＳＩＣと呼びます)が扱える数は０～６５５３５の整数です。
２の平方根の計算とは、□×□＝２となる□を求めることですが、整数しか扱えないマイクロＢＡＳＩＣでは一工夫必要です。
ここでは、□×□＝２００００となる□を求め、最後に求めた数値□を２桁ずらして読むこととします。
具体的には□×□を１から順に計算し、計算結果が２００００を超えた時点の□を２の平方根としています。
なお、行番号１０７０の＃＝５００００は、他のプログラム(第２回以降)と共存させるための工夫で数値計算とは関係ありません。

【プログラム１】ルート２の計算(#=1000で実行)
1000 (PROGRAM1)
1005 "ROOT 2"
1010 A=1
1020 #=(A*A>20000)*1050
1030 A=A+1
1040 #=1020
1050 ?=A;
1060 " ";
1070 #=50000

実行結果は、１４２となります。
２桁ずらして読むと１．４２となり、真値１．４１４２…に対し一応２桁まで一致しました。
なお、行番号１０２０で、２００００を３００００および５００００に書き換えると、それぞれルート３、ルート５の計算をします。

それにしても有効桁数が少なすぎます。
原因は、計算過程に２乗の計算(□×□)があり、計算結果が大きくなってオーバーフローするのを回避しなければならないためです。
次回は、２乗の計算を含まない円周率の計算を予定しています。(今度はもう少し有効桁数が増やせそうです)

■第２回 πの計算/改定版(2016/09/22掲載,2016/10/23最終変更)(*1)
π(円周率)の計算は、次のライプニツの式(*2)で求めることができます。

π/4=1-(1/3)+(1/5)-(1/7)+(1/9)-(1/11)…

この計算式はオーバーフローの原因となる掛け算を使用しないため、マイクロＢＡＳＩＣには最適です。
とりあえず、両辺を４倍してπの式にします。

π=4-(4/3)+(4/5)-(4/7)+(4/9)-(4/11)…

さらに、両辺に１００００を掛けます。

10000π=(40000/1)-(40000/3)+(40000/5)-(40000/7)+(40000/9)-(40000/11)… (式1)

この式の右辺を見ると、計算途中で４００００を超えることは無く、オーバーフロー(６５５３５を超える)は起こりません。
しかも、計算結果がπの１００００倍なので、小数点を４桁ずらせばそのままπの値になりそうです。

【プログラム２】πの計算(ライプニツの式)(#=2000で実行)
2000 (PROGRAM2)
2010 "PAI"
2020 A=1
2030 P=0
2040 P=P+(40000/A)
2050 ?=P
2060 A=A+2
2070 P=P-(40000/A)
2080 A=A+2
2090 ?=P;
2100 " : ";
2110 ?=A
2120 #=2040

このプログラムは永遠にループします。
計算結果の最初の数値はπの計算値、２番目の数値は(式1)の級数の分母1,3,5,7…の値です。
(式1)で約５０００個の和まで加算したところでＥＳＣキーで停止させました。
結果は、(小数点を４桁ずらして読んで)３．１４０６と３．１４０９の間で振動しています。
真値３．１４１５９２…に対し一応３桁まで一致しました。
--------------------
(*1)計算経過がわかるようにプログラムを書き換え、改訂版として再掲載しています。
(*2)参考文献「世界大百科事典４(平凡社)」円周率

■第３回 ライフゲーム／準備編(2016/10/09掲載,2021/04/18最終変更)
ゲームと呼んでいますが、内容は単純化された生態系のシミュレーションです。
有名なゲームなのでご存知の方も多いと思います。(*1)
配列と整数演算が使えるコンピュータであればプログラムできるため、マイクロＢＡＳＩＣにはうってつけです。

なお、今回のテーマはマイコンキットの１６文字×２行の液晶ディスプレイでは表示に限界があり断念しました。
多くの行を表示するため、マイコンキットにＵＳＢ－シリアルケーブルを介して入出力装置(ターミナル)を接続します。(互換ボードでもＯＫです)
ターミナルは、具体的にはターミナルソフトを動作させたパソコンです。

これから数回に渡ってプログラミングしてゆきます。
今回は準備編ということで仕様決めを行います。

まず、ルールの説明です。
１０×１０のマス目(*2)の大きな盤(将棋盤みたいなもの)に、初期値として適当な場所に数個の石(碁石みたいなもの)を置きます。
石は１つの生物(個体)で、次のルールに従って石の周囲の環境が良いと生存または発生し、悪いと死滅します。

ルール１-過疎状態(周囲の８個のマス目の石が０～１個)であれば、１世代後は死滅(石を取り除く)
ルール２-適正状態(周囲の８個のマス目の石が２～３個)であれば、１世代後は生存(石をそのままにしておく)
ルール３-過密状態(周囲の８個のマス目の石が４～８個)であれば、１世代後は死滅(石を取り除く)
ルール４-石が無い箇所の周囲８個のマス目の石が３個であれば、１世代後は発生(盤に石を置く)

なお、１０×１０のマス目のうち、周囲４辺(境界)のマス目は上下左右のいずれかが存在しません。
ここでは次のように境界を処理することにします。

境界処理-周囲４辺のマス目は初期状態のままで石が変化しないもの(固定)とする。(*4)

１０×１０のマス目の場合は、世代更新処理を行う計算対象は中央の８×８のマス目(下図の□の部分)のみです。
ただし、個々の石について「周囲の８個のマス目の石の数を計算」するときには、境界の石(■)の状態も計算に含めます。

　０１２３４５６７８９
０■■■■■■■■■■
１■□□□□□□□□■
２■□□□□□□□□■
３■□□□□□□□□■
４■□□□□□□□□■
５■□□□□□□□□■
６■□□□□□□□□■
７■□□□□□□□□■
８■□□□□□□□□■
９■■■■■■■■■■

一次元配列しか持たないマイクロＢＡＳＩＣでは、マス目は＠(０)～＠(９９)で表現します。
したがって世代更新処理は、石のマス目を＠(ｎ)とした場合
@(n-11),@(n-10),@(n-9),@(n-1),@(n+1),@(n+9),@(n+10),@(n+11)
の和に対しルール１～ルール４を適用することになります。

今回はここまでとします。
ここまでのところ、アルゴリズムに特に問題はありません。
メモリ容量に少し不安があるところですが、こればかりは作ってみないと判りません。(*3)
--------------------
(*1)マーティン・ガードナーがＳｃｉｅｎｔｉｆｉｃ Ａｍｅｒｉｃａｎ誌のコラムで紹介(作者は別)したゲームです。
(*2) 最初１６×１６のマス目で動作させたのですが、処理時間がかかりすぎたため１０×１０に変更しました。
(*3)参考文献
「Ｍａｋｅ：Ｖｏｌ．０４(オライリー・ジャパン)」数術師
「エンサイクロペディア・アスキーＶｏｌｕｍｅ３(アスキー出版)ＬＩＦＥ ＧＡＭＥ
(*4)境界処理の説明を解り易く書き直しました。

■第４回 ライフゲーム／本編(2016/10/23掲載)
前回はライフゲームのルール説明と、境界部分の扱いについて説明しました。
今回はプログラムを作成し動作させてみます。

まず、変数を割り当ててゆきます。
配列 @( 0)～@( 99) 個体分布マップ(１０×１０のマス目、個体存在しない＝０、個体存在する＝１)
配列 @(100)～@(199) 周囲個体合計表(１０×１０のマス目、０～８の値をとる)
変数 X Ｘ座標(０～９)
変数 Y Ｙ座標(０～９)
変数 G 世代数(１，２，３，…)
変数 S 作業変数(周囲個体合計)
変数 N 作業変数(１次元座標＝Ｙ＊１０＋Ｘ)
変数 A,B 作業変数

ゲームのアルゴリズムは次の通りとします。
ステップ１ 個体分布マップを初期化(ゼロクリア)する
ステップ２ 個体分布の初期値(ＸＹ座標)を聞き、個体分布マップに１を書込む(範囲外の座標入力でステップ３へ)
ステップ３ 個体分布マップを画面表示
ステップ４ 個体分布マップを元に周囲個体数を計算、周囲個体合計表に書込む
ステップ５ 個体分布マップと周囲個体合計表にルールを適用し、個体分布マップを更新後、ステップ３に戻る

以上で設計終了です。
では、この設計通りプログラミングしていきます。

【プログラム４】ライフゲーム(#=3000で実行)
3000 (PROGRAM4)
3010 "LIFE GAME"

3020 (STEP1)
3030 N=0
3040 @(N)=0
3050 N=N+1
3060 #=(N<100)*3040

3100 (STEP2)
3110 "X=";
3120 X=?
3130 #=(X>9)*3200
3140 "Y=";
3150 Y=?
3160 #=(Y>9)*3200
3170 @(Y*10+X)=1
3180 #=3110

3200 (STEP3)
3210 G=0
3220 G=G+1
3230 "GEN=";
3240 ?=G
3250 Y=0
3260 X=0
3270 #=@(Y*10+X)=1*3300
3280 ".";
3290 #=3310
3300 "*";
3310 X=X+1
3320 #=(X<10)*3270
3330 Y=Y+1
3340 ""
3350 #=(Y<10)*3260
3360 ""

3400 (STEP4)
3410 Y=1
3420 X=1
3430 N=Y*10+X
3440 S=@(N-11)+@(N-10)+@(N-9)
3450 S=S+@(N-1)+@(N+1)+@(N+9)
3460 S=S+@(N+10)+@(N+11)
3470 @(N+100)=S
3480 X=X+1
3490 #=(X<9)*3430
3500 Y=Y+1
3510 #=(Y<9)*3420

3600 (STEP5)
3610 Y=1
3620 X=1
3630 N=Y*10+X
3640 A=@(N)
3650 B=@(N+100)
3660 #=(A=1)*(B=2)*3700
3670 #=(B=3)*3700
3680 @(N)=0
3690 #=3710
3700 @(N)=1
3710 X=X+1
3720 #=(X<9)*3630
3730 Y=Y+1
3740 #=(Y<9)*3620
3750 #=3220

ルールの適用部分は行番号の３６６０～３７００です。
次回は、動作検証を兼ねていくつかのパターンを動作させみます。

■第５回 ライフゲーム／動作編(2016/10/30掲載,2021/04/19最終変更)
前回でプログラミングは終了したので、動作検証してみまます。(説明の都合、個体をＡ、Ｂ、Ｃ…とします)

(1)個体が１個(結果：死滅する)
Ａの周囲には個体がないため、２世代目(ＧＥＮ＝２)で死滅しました。

　０１２３４５６７８９
０・・・・・・・・・・
１・・・・・・・・・・
２・・・・・・・・・・
３・・・Ａ・・・・・・
４・・・・・・・・・・
５・・・・・・・・・・
６・・・・・・・・・・
７・・・・・・・・・・
８・・・・・・・・・・
９・・・・・・・・・・

(2)個体が２×２個(結果：変化せず)
各個体の周囲には３個の個体がある(Ａの周囲ならＢＣＤの個体、Ｂの周囲ならＡＣＤの個体、…)ので生存しますが、発生(増殖)しません。
すなわち、個体の分布パターンは変化しません。

　０１２３４５６７８９
０・・・・・・・・・・
１・・・・・・・・・・
２・・・・・・・・・・
３・・・ＡＢ・・・・・
４・・・ＣＤ・・・・・
５・・・・・・・・・・
６・・・・・・・・・・
７・・・・・・・・・・
８・・・・・・・・・・
９・・・・・・・・・・

(3)個体が３×３個(結果：発生(増殖)する)
４隅のＡＣＧＩ以外は過密状態で死滅しますが、個体が無い座標(４，２)などの周囲の個体が３個の箇所があるで発生します。
世代が進むにつれて外に向かって発生(増殖)します。

　０１２３４５６７８９
０・・・・・・・・・・
１・・・・・・・・・・
２・・・・・・・・・・
３・・・ＡＢＣ・・・・
４・・・ＤＥＦ・・・・
５・・・ＧＨＩ・・・・
６・・・・・・・・・・
７・・・・・・・・・・
８・・・・・・・・・・
９・・・・・・・・・・

５世代目(ＧＥＮ＝５)のパターンは次の通りになりました。
個体数は初期値の９個(Ａ～Ｉ)から２０個(Ａ～Ｕ)に増えています。

　０１２３４５６７８９
０・・・・・・・・・・
１・・・・Ａ・・・・・
２・・・ＢＣＤ・・・・
３・・Ｅ・Ｆ・Ｇ・・・
４・ＨＩＪ・ＫＬＭ・・
５・・Ｏ・Ｐ・Ｑ・・・
６・・・ＲＳＴ・・・・
７・・・・Ｕ・・・・・
８・・・・・・・・・・
９・・・・・・・・・・

一応うまく動作しているようです。
今回で、ライフゲームは終了とし、次回からはマイコンキットの１６文字×２行の液晶ディスプレイで動作できるテーマにする予定です。
では、また。

■第６回 山崩しゲーム／準備編(2016/12/11掲載,2017/01/04最終変更)
※この回(第６回)の説明に誤りがあることに後で気が付いたのですが、そのままにしてあります。訂正は次回(第７回)でおこないます。

石が積まれた山から、２人がルールに従って交互に石を取ってゆき、最後に石を取った方が勝ち(または負け)というゲームがあります。
一番有名なのは３つの山から石を取る「三山崩し」です。
三山崩しは排他論理和を使って最善手が計算できるので、マイコンとの対戦ゲームとしては最適です(*1)。

ここでは、３つの山ではなく、１つの山から石を取ってゆき「最後の石を取った方勝ち」というゲームです。
ただし、好きなだけ石を取って良ければ先手が最初にすべての石を取って先手必勝となってしまい、これではゲームになりません。
参考文献(*2)によれば、このゲームのルールは次の通りです。

ルール１-先手の第１手目では、全部の石を取ってはいけない。
ルール２-以降は、相手が直前に取った石の２倍までの石を取って良い。(たとえば、相手が３個取ったら自分は１～６個の範囲で好きな個数を取れる)

同じく、参考文献(*2)によれば、次の先手必勝法が存在します。

先手必勝法-現在の石の数をフィボナッチ数(*3)の和で表し、その中の一番小さなフィボナッチ数の石を取る

例えば石の数が２０個の場合、３つのフィボナッチ数(１３＋５＋２)の和で表せるので、その中の一番小さな数である２個取れば良いことになりま す。
実例として、石の山が１５個でコンピュータが先手の場合のゲームの進行を見てみましょう。

・石の数１５個(８＋５＋２)から、コンピュータが２個取る
・残った石の数１３個から、人間はルール２により１～４個の範囲で取れるので、ここでは適当に４個取る
・残った石の数９個(５＋３＋１)から、コンピュータが１個取る
・残った石の数８個から、人間はルール２により１～２個の範囲で取れるので、ここでは適当に２個取る
・残った石の数６個(３＋２＋１)から、コンピュータが１個取る
・残った石の数５個から、人間はルール２により１～２個の範囲で取れるので、ここでは１個取る(ここらへんで、人間は負けそうなことに気が付き焦 り始めます)
・残った石の数４個(３＋１)から、コンピュータが１個取る
・残った石の数３個から、人間はルール２により１～２個の範囲で取れるので、ここでは１個取る(すでに、人間は負けに気が付いています)
・残った石の数２個(２)から、コンピュータが２個取る、最後の石を取った方勝ちなのでコンピュータの勝ち

確かに、この例では先手のコンピュータは、石の数をフィボナッチ数の和で表した時の一番小さな数の石を取ることで勝ちました。
なお、ゲームとして飽きが来ないように毎回変化を持たせ、時には人間が勝つこともあるようにするため、次のように設計することとします。

設計１-最初の石の数は乱数で２１～９９の範囲とする。
設計２-人間に先手を持たせる
設計３-石の数が２１以上のときは、コンピュータは乱数で取る石の数を決める
設計４-石の数が２０以下になったら、コンピュータは必勝法(一番小さなフィボナッチ数を取る)に従い石を取る

次回は、この設計でプログラミングを行います。
このゲームは表示が少なくて済むので、マイコンキットＺＣＰＵ１／Ｋ(液表示器２桁)を電池駆動で持ち歩いて遊べそうな気がします。
--------------------
(*1)排他論理和なので、理論上ロジックＩＣでも計算できます。数十年前マイコン雑誌で読んだことがありますが詳しい内容は忘れました。
こういうときは伝家の宝刀、国立国会図書館の出番です。国立国会図書館の説明はコラム「色々」の「いざ、国立国会図書館へ！」を見てね。
(*2)参考文献(翻訳本)「不思議な数列フィボナッチの秘密(日経ＢＰ社)」
この本はフィボナッチ数列が、自然界や芸術など意外なところで現れることを紹介していて、山崩しゲーム必勝法はそのうちの１つです。
(*3)フィボナッチ数列{Fn}は、F1=F2=1,Fn=Fn-2+Fn-1で表せる数列 1,1,2,3,5,8,13,21,34,55,89,144,…で、フィボナッチ数はこの各項を意味します。

■第７回 山崩しゲーム／続準備編(2016/12/25掲載,2021/04/19最終変更)
前回(第６回)の冒頭で説明した通り、前回の説明には私のミスで間違いがあります。
間違いは「先手必勝法」の説明です。

(誤)先手必勝法-現在の石の数を「フィボナッチ数の和」で表し、その中の一番小さなフィボナッチ数の石を取る
(正)先手必勝法-現在の石の数を「隣合わないフィボナッチ数の和」で表し、その中の一番小さなフィボナッチ数の石を取る

すなわち、現在の石の数は「フィボナッチ数の和」ではなく「隣合わないフィボナッチ数の和」で表すのが正解です。
そうしないと、その中の一番小さなフィボナッチ数の石を取っても、次に相手(後手)に残りすべてを取られてしまうことがあるためです。

では、実例を考えてみます。

(例１)石の数が５個でゲームが始まった場合
ここで先手が誤って、石の数を普通にフィボナッチ数の和(５＝０＋２＋３)(*1)で表したとします。(隣り合った部分２＋３があります)
先手は、必勝法に従ってその一番小さなフィボナッチ(２)個の石を取ります。
後手は、先手が２個取ったので最大４個までの石を取ることができるので、残りの石(３個)を全て取ることができ、後手の勝ちとなります。
先手が負けた原因は「隣合わないフィボナッチ数の和」でなかったからです。

(例２)石の数が１７個でゲームが始まった場合
まず、石の数１７をフィボナッチ数(1,2,3,5,8,13,21,34,55,89,144,…)の和で表してみます。
次の２つのパターンが考えられます。
パターン１ １７＝１＋０＋３＋０＋０＋１３ (隣合わないフィボナッチ数の和)
パターン２ １７＝１＋０＋３＋５＋８ (８＋５＋３の部分で隣り合っているフィボナッチ数の和)
この場合、１７をパターン１で表し、その中の一番小さなフィボナッチ数(１)の数の石を取るのが正解です。
これは「相手が直前に取った石の２倍を超える石を取ってはいけない」というルールがあるために、後手は次に残りすべての石を取ることができないた めです。

一般的に石の数がｎ＝０＋…＋Ａ＋０＋Ｂで、ここから先手がＡ個を取った場合、後手は残りのＢ個すべてを取ることはできません。
なぜなら、フィボナッチ数の性質からＢ＞２Ａであるため、仮に２倍(２Ａ個)取ったとしても石が余ってしまう(Ｂ－２Ａ＞０)からです。

後手が石を取ったら、先手は残った石を再び「隣合わないフィボナッチ数の和」で表し、その中の一番小さなフィボナッチ数の石を取ると、また後手は 残りの全てを取ることはできません。
すなわち、後手は常に勝てない状態で手を渡されていることになり、そのうち先手が全ての石を取ってゲーム終了となります。

なお、一般にすべての整数は「隣合わないフィボナッチ数の和」で表わせるらしいのです。
ここでは、１～２０までのｎに対する「隣合わないフィボナッチ数」の最小数ｆｎ(式１)がわかれば十分です。

f1=1
f2=2
f3=3
f4=1
f5=5
f6=1
f7=2
f8=8
f9=1
f10=2
f11=3
f12=1
f13=13
f14=1
f15=2
F16=3
f17=1
f18=5
f19=1
f20=2 (式1)(*2)

ここまで来て、先手必勝法の例外に気が付きました。
先手は、常に一番小さなフィボナッチ数を取ればよいのですが、次のルールにより取れない場合があります。

ルール１-先手の第１手目では、全部の石を取ってはいけない。

実は、先程の例(石の数が５個でゲームが始まった場合)がこれに相当します。「隣合わないフィボナッチ数の和」で表すと

５＝０＋０＋０＋５

なので、先手は５個すべて取るべきなのですが、ルール１により禁じられています。
つまり、先手必勝とは限らない場合があるということです。

もう１つ、先手必勝でない(かも知れない)点があります。
それは「もし、後手も同じ戦法を取った場合、後手必勝パターンで先手に手を渡せるのでは？」という点です。
深入りしたいところですが、理屈はここまでとします。
次回はプログラミングを行うことにします。
--------------------
(*1)以降、隣合わないかどうかが一目でわかるよう、使用しないフィボナッチ数も０として記載しています。
(*2)参考文献(翻訳本)「不思議な数列フィボナッチの秘密(日経ＢＰ社)」

■第８回 山崩しゲーム／本編(2017/01/04掲載,2022/04/07最終変更)
今回は山崩しゲームのプログラムを作成し動作させてみます。
ゲームの設計は、ほぼ第６回の説明の通りです。
具体的には、次のアルゴリズムとします。

ステップ１ ゲームの説明を表示する
ステップ２ 乱数(範囲２１～９９)で石の初期値Ｎを決め、表示する
ステップ３ 最初に人間に取る石の数Ｙを聞き、残りの石の数Ｎを計算・表示する、範囲外ならゲーム終了(ステップ１０へ)
ステップ４ 現在の石の数Ｎが２１以上なら、コンピュータの取る石の数Ｉを１０(ただし、上限２Ｙ)とし、表示する
現在の石の数Ｎが２０以下なら、コンピュータの取る石の数Ｉを最小フィボナッチ数(*1)(ただし、上限２Ｙ)とし、表示する
ステップ５ 残りの石の数Ｎを再計算・表示する、残り０なら人間の負け(ステップ８へ)
ステップ６ 人間に取る石の数Ｙを聞き、ルール違反なら人間の負け(ステップ８へ)
ステップ７ 残りの石の数Ｎを再計算・表示する、残り０ならコンピュータの負け(ステップ９へ)、そうでなければ継続(ステップ４へ)
ステップ８ 人間の負けを表示、再ゲームへ(ステップ２へ)
ステップ９ 人間の勝ちを表示、再ゲームへ(ステップ２へ)
ステップ１０ プログラム終了
ステップ１１ ディレイサブルーチン

また、プログラム中で使用している変数は次の通りです。

変数Ｎ(現在の石の数)
変数Ｉ(コンピュータの手)
変数Ｙ(人間の手)
変数Ｒ(乱数計算用変数)
変数Ｚ(キー入力待ちダミー変数)
変数Ｊ(コンピュータの手の計算補助)
変数Ｓ(サブルーチン戻り値退避)

以上で設計終了です。
では、この設計通りプログラミングしていきます。

【プログラム８】山崩しゲーム(#=1000で実行)

--- ゲームを開始するまでの準備(ステップ１～３) ---
(行番号１０２０、１１７０では、Ｅｎｔｅｒキーを押すまで表示を止めています)
1000 (PROGRAM8)
1010 "YAMAKUZUSHI"
1020 Z=?

1100 (STEP1)
1110 R=0
1120 "AITENO TOTTA 2BAI";
1130 " MADE TORERU";
1140 Z=?
1150 "SAIGO WO TORU";
1160 " TO KACHI";
1170 Z=?

1200 (STEP2)
1210 N=@(R)
1220 N=N/3+21
1230 #=(N>99)*1220
1240 "STONE=";
1250 ?=N

1300 (STEP3)
1310 "YOU(1-";
1320 ?=N-1;
1330 ")?";
1340 Y=?
1350 R=R+Y
1360 #=(Y=0)+(Y=N)+(Y>N)*2100
1370 N=N-Y
1380 "STONE=";
1390 ?=N

--- ここから、勝敗が決まるまで繰り返す(ステップ４～７) ---
(行番号１４２０～１５１０は、本来１行で書けるはずなのですが、処理系の都合で１０行に分けています)

1400 (STEP4)
1410 #=2200
1420 J=(N=1)+(N=4)+(N=6)+(N=9)
1430 J=(N=12)+(N=14)+(N=17)+J
1440 J=(N=19)+J
1450 J=(N=2)+(N=7)+(N=10)*2+J
1460 J=(N=15)+(N=20)*2+J
1470 J=(N=3)+(N=11)+(N=16)*3+J
1480 J=(N=5)*5+J
1490 J=(N=8)+(N=18)*8+J
1500 J=(N=13)*13+J
1510 J=(N>20)*10+J
1520 #=(2*Y<J)*1550
1530 I=J
1540 #=1560
1550 I=2*Y
1560 "I=";
1570 #=2200
1580 ?=I;

1600 (STEP5)
1610 #=2200
1620 ""
1630 N=N-I
1640 "STONE=";
1650 ?=N
1660 #=(N=0)*1900

1700 (STEP6)
1710 "YOU=";
1720 Y=?
1730 #=(Y=0)+(Y>N)*1900
1740 #=(2*I<Y)*1900

1800 (STEP7)
1810 N=N-Y
1820 "STONE=";
1830 ?=N
1840 #=(N=0)*2000
1850 #=1400

--- 以下は、終了処理(ステップ８～１１) ---

1900 (STEP8)
1910 "**YOU LOSE**";
1920 Z=?
1930 #=1200

2000 (STEP9)
2010 "**YOU WIN**";
2020 Z=?
2030 #=1200

2100 (STEP10)
2110 "**END**"
2120 #=65535

2200 (STEP11)
2210 S=!
2220 L=0
2230 L=L+1
2240 #=(L<150)*2230
2250 #=S

このプログラムを動作させたところ、漠然とゲームを進めるだけでは、まずコンピュータに勝てません。
人間が先手なので圧倒的に有利なはずなのですが、コンピュータは石の数が２０個以下になると正確に最適な石の数を取ってきます。
ちなみに、私は１回も勝たせてもらっていません。f(^_^; (*2)

次回はこのプログラムリストで使用したマイクロＢＡＳＩＣ特有の表現(テクニック)について説明します。
--------------------
(*1)第７回の(式１)参照
(*2)2022年4月５日、このプログラムが初めて負けました。(しかも初戦で)
相手は数学科院卒、このような数学ゲームではたぶん最適スペックです。
理詰めで負けたので、何回対戦しても勝てないような気がします。

■第９回 山崩しゲーム／解説編(2017/02/04掲載,2017/02/05最終変更)
前回で、山崩しゲームのプログラミングは終了しました。
今回は、このプログラムで使用したマイクロＢＡＳＩＣ特有の表現について説明します。(*1)

(1)条件分岐
マイクロＢＡＳＩＣでは、ＧＯＴＯ文を、＃＝行番号と書きます。
これだけであれば、単に「ＧＯＴＯ」が代入式の表記(＃＝)に置き換わっただけなのですが、右辺に数式を書くことができます。
例えば
＃＝(Ａ＞１０)＊１２０
で、(Ａ＞１０)の部分は論理式で、Ａが１０を超えるなら値１、Ａが１０以下なら値０となるので
Ａが１０を超えるなら、＃＝１２０
Ａが１０以下なら 、＃＝０
という意味になります。
マイクロＢＡＳＩＣは、飛び先として行番号０を無視する仕様になっているので、Ａが１０を超えるときのみ行番号１２０へジャンプすることになります。
これは
ＩＦ Ａ＞１０ ＴＨＥＮ １２０
と同じ動作をします。
この機能(飛び先として行番号０を無視する)のメリットは明確で、新たにＩＦ文を実装する必要がないことです。本プログラムでは
1230 #=(N>99)*1220
などにこの構文を使っています。

(2)サブルーチン
マイクロＢＡＳＩＣでは、ＧＯＴＯ文とＧＯＳＵＢ文は同じ表現(＃＝行番号)です。
ＧＯＳＵＢ文をＧＯＴＯ文と同じ表現にしたら、ＲＥＴＵＲＮ文のときに戻る行番号がスタックに積まれていないのでは？というあなたは正常です。

もちろんカラクリがあります。
実は、ＶＴＬ言語処理プログラムは、＃＝行番号のとき変数！に現在の行番号＋１の値を入れておきます。
このため、サブルーチンリターンのとき、＃＝！とするとサブルーチンをコールした行番号＋１に戻ることができます。
欠点は、戻り先のスタックは１レベル(変数！)ですので、サブルーチン内で＃＝行番号を使えません。
もし使うと、変数！は上書きされてサブルーチンからリターンできなくなってしまいます。
回避策は、変数！が書き換えられる前に別の変数に退避しておくことです。本プログラムでは
1610 #=2200 ← ＧＯＳＵＢ文に相当
…
2200 (STEP11)
2210 S=! ← サブルーチン内で#=を使うので、変数!を変数Sに退避
2220 L=0
2230 L=L+1
2240 #=(L<150)*2230 ← ＩＦ文に相当する#=を使う(変数!が壊れる)が、行番号2220で変数!は退避済み
2250 #=S ← ＲＥＴＵＲ文に相当
で、この構文を使っています。
マイクロＢＡＳＩＣでは、ＧＯＴＯ文、ＩＦ～ＴＨＥＮ文、ＧＯＳＵＢ文、ＲＵＴＵＲＮ文をすべて＃＝で済ませていることになります。(*1)

(3)ＡＮＤ、ＯＲ演算子
マイクロＢＡＳＩＣでは、ＡＮＤ、ＯＲがありません。例えば
IF (A=1)OR(A=3)OR(A=5) then 2000
を、マイクロＢＡＳＩＣではＯＲの代わりに＋を使って
#=(A=1)+(A=3)+(A=5)*2000
と書きます。
もう、マイクロＢＡＳＩＣに慣れたと思いますので説明不要かと思います。本プログラムでは
1360 #=(Y=0)+(Y=N)+(Y>N)*2100
などに、この構文を使っています。同様に、ＡＮＤは＊が使えます。

さて、今回で山崩しゲームは終了とします。
次回は、変わったテーマを扱う予定です。(*2)
--------------------
(*1)＃＝行番号は、戻り先を記憶するスタックのサイズが１のＧＯＳＵＢ文で、＃＝！を使わなかった場合は「結果的に」ＧＯＴＯと同じ動作をするというのが 本質的な解釈と思います。
(*2)参考文献
「エンサイクロペディア・アスキーＶｏｌｕｍｅ１、Ａｌｔａｉｒ６８０とマイクロＢＡＳＩＣ(アスキー出版)」

■第１０回 Ｂｒａｉｎｆｕｃｋ／準備編(2021/04/26掲載,2021/05/06最終変更)
以前、コラム「色々」の「たぶん世界で一番小さなプログラミング言語」の中で、ＶＴＬ(マイクロＢＡＳＩＣ)の話をしたときに「汎用的ではない小さなプログラミング言語(Brainfuckなど)があるらしいのですが、別世界ですのではここでは除外します」としていました。
今回は、この「別世界」の小さなプログラミング言語、ＢｒａｉｎｆｕｃｋのインタプリタをマイクロＢＡＳＩＣで記述してみることにします。
言語仕様はプログラミングが難解なチューリングマシンの仲間か？って感じですが、この手の言語は「処理系は単純、プログラミングは茨の道」のはずです。
非力なマイクロＢＡＳＩＣでも、処理系を作るのは意外と楽かもしれません。

構想としては、１つのマイクロＢＡＳＩＣプログラムの中に、前半が「マイクロＢＡＳＩＣで記述したＢｒａｉｎｆｕｃｋインタプリタ」、後半が「Ｂｒａｉｎｆｕｃｋで記述したプログラム」となるようにして実行することを考えています。
プログラムはざっくりとこんな感じです。(*3)

100 (ここから以降、マイクロＢＡＳＩＣで記述したＢｒａｉｎｆｕｃｋインタプリタ)
110
･･･

9999 [ここから以降、Ｂｒａｉｎｆｕｃｋで記述したプログラム]
10000
10010
･･･

幸いなことに(？)マイクロＢＡＳＩＣは文法チェックが緩いので、プログラムの後半がＢｒａｉｎｆｕｃｋで記述したプログラムであっても、その行を実行しない限り気が付きません。f(^_^;
つまり、マイクロＢＡＳＩＣのエディタがＢｒａｉｎｆｕｃｋプログラム編集時にも使えます。
気になるのは、マイクロＢＡＳＩＣの編集は、行ごとに行番号を付けてこれを目印編集(挿入、削除、上書)を行うことです。
Ｂｒａｉｎｆｕｃｋプログラムにとっては、意味のない数字と空白がプログラムの各所に挿入されることになるのですが、Ｂｒａｉｎｆｕｃｋは特定の記号以外を無視するので動作に影響無く、放置しておくことにしましょう。

次は、言語仕様です。
言語仕様については、ウィキペディアのＢｒａｉｎｆｕｃｋの解説(https://en.wikipedia.org/wiki/Brainfuck)を参考にさせていただきました。(もちろん日本語に自動翻訳で)
ただ、今回は非力なマイクロＢＡＳＩＣで実装するため、機能を落としています。
以下の言語仕様の説明では、最初からマイクロＢＡＳＩＣで実装することを想定して、変数名などを具体的に表記しています。

【言語仕様】
(1)データメモリ
・データメモリとして、初期値が０の１次元配列＠(０)～＠(５１１)がある(*2)
・「命令が処理対象とするデータメモリ」の位置を示すデータポインタとして、初期値が０の変数Ｐがある
(2)プログラム
・命令は1文字の記号で表記し、命令を左から右に横に並べたものがプログラムである(*1)
・「これから実行すべき命令」の位置(のＲＡＭアドレス)を示す命令ポインタとして、変数Ｑがある
(3)実行と停止
・プログラムは左端の命令から実行され、一部の例外(ジャンプ動作)を除いて、右に向かって順番に実行する
・命令以外の文字(英数字、空白、ＣＲなど)が途中にあってもよいが、読み飛ばす
・右端の命令の次の命令を実行する直前で停止する
(4)命令
・命令と動作は表の通り。
 命令  動作 (ジャンプ動作以外のときは、動作後Ｑに１を加算すること)
 ＞  Ｐ＝Ｐ＋１
＜  Ｐ＝Ｐ－１
＋  ＠（Ｐ）＝＠（Ｐ）＋１
－  ＠（Ｐ）＝＠（Ｐ）－１
．  ＠（Ｐ）の値を、ＡＳＣＩＩコードと見なして端末装置に１文字出力
 ，  端末装置からの１文字入力を、ＡＳＣＩＩコードとして＠（Ｐ）に書込
[  ＠（Ｐ）＝０のときのみ、右方向の対応する"]"命令の次にジャンプ(Ｑを変更)
]  ＠（Ｐ）≠０のときのみ、左方向の対応する"["命令の次にジャンプ(Ｑを変更)

以上が、マイクロＢＡＳＩＣで実現可能なＢｒａｉｎｆｕｃｋの仕様です。

今一番のネックは、どうやって行番号９９９９以降のＢｒａｉｎｆｕｃｋプログラムをマイクロＢＡＳＩＣで読み出すか？です。
これについては、配列＠のインデックスを操作することで、任意のＲＡＭアドレスのデータを読み出すことを考えています。
--------------------
(*1)物理的にはＲＡＭの特定アドレス(今回のマイクロＢＡＳＩＣでは行番号９９９９以降)に記憶されたＡＳＣＩＩ表現の連続データです。
(*2)本来は「少なくとも３００００個の「１バイトの要素」を持つ１次元配列」が必要です。
今回は処理系の都合で、これを「５１２個の「２バイトの要素」を持つ１次元配列」に変更しています。
(*3)インタプリタのサイズが予想より大きかったため、Ｂｒａｉｎｆｕｃｋプログラムを「行番号９９９以降」から「行番号９９９９以降」に変更しました。

■第１１回 Ｂｒａｉｎｆｕｃｋ／続準備編(2021/05/06掲載)
今回は、Ｂｒａｉｎｆｕｃｋインタプリタを作成する上で、必要なサブルーチンを作成してゆきます。
これらのサブルーチンさえ作ってしまえば、Ｂｒａｉｎｆｕｃｋインタプリタは９割出来上がったも同然です。)

(1)１バイト読出(サブルーチン)
最初に、指定したアドレス(０～４０９５番地)の１バイトデータをＲＡＭから読み出すサブルーチンを作成します。
後で、このサブルーチンを使ってＲＡＭ上にあるＢｒａｉｎｆｕｃｋプログラムを読み出すことになります。

実現方法は、配列＠（ⅹ）のインデックスｘを言語仕様の上限(ⅹ＝８９５)を超えて「わざと配列以外のエリアをアクセス」します。
注意点は
・ＲＡＭアドレスは、４Ｋバイトの上限(１０進数で４０９５番地)を超えると、次のアドレスが０，１，２，･･･番地であること
・配列＠（ｘ）は、要素１個あたりが２バイトであること
です。

では、ＲＡＭアドレスマップ見て見ましょう。
アドレス
(10進数)		  内容
0
～263
  作業領域、他
 264
～2049		 マイクロBASICプログラム
 2048
～3839		  配列@(0)～@(895)
3840
～4095		  マイコンの内部レジスタ

マイクロＢＡＳＩＣプログラムは２６４番地から格納されています。(*1)
もし、プログラム
10 A=12
20 ?=A
が入力されていれば、ＲＡＭアドレス２６４番地以降には、次の文字データが入っています。
ＲＡＭアドレス  264 265  266 267 268 269 270 271 272 273 274 275 276 277 278
データ  1 0 空白 A = 1 2 CR 2 0 空白 ? = A  CR

一方、配列の先頭＠（０）は２０４８番地です。
この配列の先頭(２０４８番地)からＲＡＭ末尾(４０９５番地)までは、２０４７だけ番地が離れていて、さらに＋１番地離れると(先頭に戻って)ＲＡＭ先頭(０番地)に到達します。
ということは、プログラム先頭(２６４番地)までは、２０４７＋１＋２６４＝２３１２だけ番地が離れていることになります。
したがって、プログラム先頭をアクセスするには、＠（２３１２）としたいところですが「配列の要素は要素１個あたり２バイト」なので２で割った＠(１１５６)がプログラム先頭となります。
ＲＡＭアドレス  264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279
配列 @(1156) @(1157) @(1158) @(1159) @(1160)  @(1161) @(1162) @(1163)
データ  1 0 空白 A = 1 2 CR 2 0 空白 ? = A  CR (不定値)

試しにダイレクトモードで
?=@(1156)
をキーインすると、２文字"１０"をＡＳＣＩＩコードで表現されデータ３１３０Ｈの１０進数表現
12592
が表示されます。

配列＠（ⅹ）のインデックスｘを操作することでＲＡＭのデータが読み出せることが判ったところで、これをサブルーチン化します。
このサブルーチンは、ＲＡＭアドレスを変数Ｑ(０～４０９５)から受け取ると、配列＠(Ｑ／２＋１０２４)の２バイトを読み出します。
そして、偶数番地の場合は読み出した２バイトのうちの上位バイトを、奇数の場合は下位バイトを、変数Ｄに代入してリターンします。

【プログラム１１ (1/7) 】１バイト読出(サブルーチン)
入力：変数Ｑ(ＲＡＭアドレス、０～４０９５)、出力：変数Ｄ(読出データ、０～２５５)
1200 (READ 1BYTE)
1210 T=@(Q/2+1024)
1220 U=%
1230 D=T/256*(U=0)+(%*U)
1240 #=!

ここで、変数％は「直前の」割り算(／)実行結果の余り(除余)を意味します。
したがって行番号１２３０の実行直前で、アドレス(変数Ｑ)が偶数ならＵ＝０、奇数ならＵ＝１になっています。
行番号１２３０の途中の％は、すでにＴ／２５６の割り算を実行しているので、読み出したデータの下位バイトに変化しています。

(2)プログラム先頭検索
前回説明した通り、Ｂｒａｉｎｆｕｃｋプロラムは行番号９９９９以降に記述します。
これがＲＡＭの何番地かを調べるプログラムを作成します。
動作は、マイクロＢＡＳＩＣプログラムを１０００番地から調べて、文字「９」(ＡＳＣＩＩコードで５７)が４回連続して出現した時点で、その次のアドレスを変数Ｑ(すなわち命令ポインタ)に入れて終了です。(*1)
これは、さっき作った「１バイト読出」を使います。
なお、このプログラムはメインプログラムの一部なのでサブルーチンではありません。

【プログラム１１ (2/7) 】プログラム先頭検索
200 (SEARCH PRG TOP)
210 "SEARCH PRG..."
220 Q=1000

230 Q=Q+1
240 #=1200
250 #=(D=57)*270
260 #=230

270 Q=Q+1
280 #=1200
290 #=(D=57)*310
300 #=230

310 Q=Q+1
320 #=1200
330 #=(D=57)*350
340 #=230

350 Q=Q+1
360 #=1200
370 #=(D=57)*390
380 #=230

このプログラムを実行した直後、Ｂｒａｉｎｆｕｃｋは命令ポインタ(変数Ｑ)がプログラム左端の1番地手前(９９９９の最後の９)を示していることになります。

(3)命令( ] )検索(サブルーチン)
現在の命令ポインタ(変数Q)の次の命令から、Ｑが増加する方向に向かって対応する命令( ] )を探すサブルーチンを作成します。
このサブルーチンは、命令( [ )の処理の中で使用します。
次の(テキトーな)プログラムでは、左の赤字の命令( [ )の対応する命令( ] )は、右の赤字の命令( ] )です。

+[++[+++]++++]+++++

入れ子構造であっても正しく対応する命令( [ )を見つけるためには、出現した括弧をカウントする必要があります。
このためのカウンタ(変数Ｃ)は、検索中に命令( [ )が出現すればインクリメントし、検索中に命令( ] )が出現すればデクリメントします。
変数Ｃが０の時に見つけた命令( ] )が、対応する命令( ] )です。
ちなみに、 [ のＡＳＣＩＩコードは９１、 ] のＡＳＣＩＩコードは９３です。

【プログラム１１ (3/7) 】命令( ] )検索(サブルーチン)
入力：変数Ｑ(検索開始アドレス)、出力：変数Ｑ(対応する命令( ] )のアドレス)
1100 (SEARCH ])
1110 S=!
1120 C=0
1130 Q=Q+1
1140 #=1200
1150 #=(D=93)*(C=0)*1180
1160 C=C+(D=91)-(D=93)
1170 #=1130
1180 #=S

(4)命令( [ )検索(サブルーチン)
もう、説明は不要かと思います。(3)と逆のサブルーチンです。

【プログラム１１ (4/7) 】命令( [ )検索(サブルーチン)
入力：変数Ｑ(検索開始アドレス)、出力：変数Ｑ(対応する命令( [ )のアドレス)
1000 (SEARAH [)
1010 S=!
1020 C=0
1030 Q=Q-1
1040 #=1200
1050 #=(D=91)*(C=0)*1080
1060 C=C+(D=93)-(D=91)
1070 #=1030
1080 #=S

以上で準備は整いました。
次回は、Ｂｒａｉｎｆｕｃｋの命令実行部分を作成しますが、単純な命令なので簡単です。
--------------------
(*1) プログラム先頭(２６４番地)から調べるのがわかりやすいのでが、プログラム前半部分はＢｒａｉｎｆｕｃｋプロラムでないので(速度改善のため)途中から調べています。

■第１２回 Ｂｒａｉｎｆｕｃｋ／本編(2021/05/06掲載,2021/05/09最終変更)
これまでで、Ｂｒａｉｎｆｕｃｋインタプリタのかなりの部分が完成しました。
ここで、これから作るプログラムも含めて、行番号と機能の対応を表に整理してみました。
行番号  機能名   処理
 100～  スタート処理 Ｂｒａｉｎｆｕｃｋと表示、データメモリを初期化
 200～ プログラム先頭検索  行番号９９９９を検索、変数Ｑにアドレスをセット
 400～  命令読込・実行 変数Ｑの示す命令をフェッチ、実行を、終了(Ｑ＝＆)まで繰り返す
 1000～  命令( [ )検索(サブルーチン) 対応する命令( [ )を右方向へ検索、変数Ｑにアドレスをセット
 1100～  命令( ] )検索(サブルーチン) 対応する命令( ] )を左方向へ検索、変数Ｑにアドレスをセット
 1200～  １バイト読出(サブルーチン) 変数Ｑが示すＲＡＭアドレスのデータを変数Ｄにセット
 9999～  Ｂｒａｉｎｆｕｃｋプログラム サンプルプログラムとして入力文字の次のコードの文字を出力

今回は、Ｂｒａｉｎｆｕｃｋインタプリタの残りの部分(スタート処理、命令読込・実行)を作成します。

(1)スタート処理
Ｂｒａｉｎｆｕｃｋと表示、キーインを待ち、データメモリを初期化します。
特に難しい部分はありません。

【プログラム１１ (5/7) 】スタート
100 (PROGRAM11)
110 "Brainfuck"
120 "INIT DATA..."
130 P=0
140 @(P)=0
150 P=P+1
160 #=(P<512)*140
170 P=0

(2)命令読込・実行
インタプリタの核心部分です。
このプログラムは「プログラム先頭検索」プログラムの直後に実行するので、Ｑはプログラム左端ー１の位置から開始します。
手順は
・変数Ｑ(命令ポインタ)を＋１
・プログラム末になったら「スタート処理」の先頭に戻る(*2)
・変数Ｑの示す命令を読み出す
・命令を実行
・元に戻る
です。
なお、命令( ． )と命令( 　， )では、「１文字入力(>=５９)」と「１文字出力((>=６２)」のシステムコールを使用しています。(引数、戻り値は変数％)

【プログラム１１ (6/7) 】命令読込・実行
400 (FETCH & EXEC)
410 "RUN..."

420 Q=Q+1
430 #=(Q=&)*110
440 #=1200
450 #=(D=62)*550
460 #=(D=60)*600
470 #=(D=43)*650
480 #=(D=45)*700
490 #=(D=46)*750
500 #=(D=44)*800
510 #=(D=91)*850
520 #=(D=93)*900
530 #=420

550 (>)
560 P=P+1
570 #=420

600 (<)
610 P=P-1
620 #=420

650 (+)
660 @(P)=@(P)+1
670 #=420

700 (-)
710 @(P)=@(P)-1
720 #=420

750 (.)
760 %=@(P)
770 >=59
780 #=420

800 (,)
810 >=62
820 @(P)=%
830 #=420

850 ([)
860 #=@(P)=0*1100
870 #=420

900 (])
910 #=@(P)>0*1000
920 #=420

参考までに、本プログラム中で使用する文字データのＡＳＣＩＩコード (１０進数表現)を表に纏めておきます。
 命令  ＡＳＣＩＩコード
 ＞  ６２
＜  ６０
＋ ４３
－ ４５
． ４６
 ， ４４
[ ９１
] ９３

以上で、Ｂｒａｉｎｆｕｃｋインタプリタは完成です。
プログラム１１(1/7)～(6/7)を行番号の小さい順に並べた全体がインタプリタとなります。

(3)Ｂｒａｉｎｆｕｃｋプログラム
このインタプリタが実行するプログラムを行番号９９９以降に記述します。
ここでは、サンプルプログラムとして「入力文字の次のコードの文字を出力する」プログラムを記述しておきます。
Ｅｎｔｅｒキー入力でプログラムを終了します。

【プログラム１１ (7/7) 】Ｂｒａｉｎｆｕｃｋプログラム
9999 [Brainfuck Program]
10000 +[,+.]

ＨＡＬと１文字ずつゆっくり入力してＩＢＭと表示されれば、とりあえず正しく動いています。(*1)
超遅いプログラムなのでショックかも知れません。
なお、プログラム１１(1/7)～(7/7)は、このページの先頭からダウンロードできます。

次回は、いくつかのサンプルプログラムで、このインタプリタの動作検証を行う予定です。
動作検証前のコードですので、今後改良・修正するかも知れないことをご了承ください。
では、また。
--------------------
(*1) ＨＡＬの説明は不要ですよね。
(*2)第１３回でプログラムを改造したときに「プログラム末になったら、マイクロＢＡＳＩＣのダイレクトモードに戻る」に仕様を変更しました。

■第１３回 Ｂｒａｉｎｆｕｃｋ／改造編(2021/05/09掲載)
今回は、いくつかのサンプルプログラムを動かしてＢｒａｉｎｆｕｃｋインタプリタの動作検証を行う予定でした。
でも、Ｂｒａｉｎｆｕｃｋインタプリタが余りにも遅く、動作検証プログラムがまともな速度で動きません。
そこで方針を変更し、先にＢｒａｉｎｆｕｃｋインタプリタに対し、処理速度の足を引っ張っている箇所の改造を行うことにしました。
具体的には、次の３項目の改造を行いました。

(1)頻繁にジャンプするプログラム(の飛び先)をプログラムの先頭に移す
「＃＝行番号」の書式でジャンプすると、マイクロＢＡＳＩＣインタプリタはジャンプ先の行番号を見つけるために、プログラムを先頭から順に読んでゆきます。
したがって、頻繁にジャンプする飛び先は、プログラムの先頭近くに配置した方が(言い換えると、行番号が小さい方が)早く見つかるので、処理速度が上がります。
そこで、機能ごとに割り当てている行番号を表の通り変更し、プログラムの行番号を書き換えました。
機能名  行番号
(変更前) 		 行番号
(変更後)
 スタート処理  100～  10～,2100～
プログラム先頭検索  200～ 2200～
 命令読込・実行  400～  400～
 命令( [ )検索(サブルーチン)  1000～  200～
 命令( ] )検索(サブルーチン)  1100～  300～
 １バイト読出(サブルーチン)  1200～  100～
 Ｂｒａｉｎｆｕｃｋプログラム  9999～  9999～

(2)小さい数で割り算を行わないようする
マイクロＢＡＳＩＣインタプリタは、割り算(／)処理を引き算の繰り返しで実現しています。(*1)
この方法は処理は簡単ですが、大きい数を小さい数で割る場合に繰り返し回数が多くなり、処理速度が低下します。
例えば６５５３５／２の計算だと、１回の除算に３万回以上のループを行っていることになります。

実は、この２で割る演算（Ｑ／2）が行番号１２１０にありました。(この時のＱはたぶん数千程度)

1130 Q=Q+1
1140 #=1200
･･･
1200 (READ 1BYTE)
1210 T=@(Q/2+1024)
1220 U=%
1230 D=T/256*(U=0)+(%*U)
1240 #=!

「２での割り算」をマイクロＢＡＳＩＣにさせないために「命令ポインタＱの代わりに、最初からＱの半分の値であるＲと、偶数／奇数で値０／１をとる変数Ｋを使う」ことにしました。
つまり、Ｑ＝Ｒ×２＋Ｋの関係です。
こうすれば、さっきの１２１０行は「T=@(R+1024)」と書けるため、／２の除算をしなくて済みます。
では、Ｑを使わなくなったら、行番号１１３０のＱ＝Ｑ＋１はどうやって書けばよいかというと「K=(K=0)」「R=R+(K=0)」です。
Ｒが２回に１回しかインクリメントされないのが判ると思います。

ということで、先程のプログラム全体は次の通りとなります。(行番号を(1)で書き換えた後なので、行番号が異なっています)

330 K=(K=0)
335 R=R+(K=0)
340 #=100
･･･
100 (READ 1BYTE)
110 T=@(R+1024)
120 D=T/256*(K=0)+(%*K)
130 #=!

コール側は数か所あるので、すべて同様に書き換えます。(Q=Q-1も同様)

(3)プログラム実行開始時にＢｒａｉｎｆｕｃｋプログラムの先頭を見つけるまでの時間を短縮する
これは、従来からＱ＝１０００から探すようにしていましたが、実質Ｑ＝１６００前後がＢｒａｉｎｆｕｃｋプログラムの先頭であるため

2220 R=750
2225 K=0

から検索するようにしました。
Ｑに換算すると、Ｑ＝１５００から探していることになります。

以上で処理速度の足を引っ張っている箇所の改造が終わりました。
実際に走らせてみたところ、確かに応答速度は早くなりましたが、サクサクと動いている感じではありません。(*2)

改造後のプログラム１３は、このページの先頭からダウンロードできます。
次回は、いくつかのサンプルプログラムで、このインタプリタの動作検証です。
--------------------
(*1)普通は、ＣＰＵの除算命令を使うか、除算命令が無い場合は筆算で割り算を行うようなアルゴリズム(引き戻し法)で計算する、のが一般的かと思います。
(*2)「命令読込・実行」をアセンブラで書きたいところですが「マイクロＢＡＳＩＣによる数値計算とゲーム」の主旨とはちょっと離れるのでここではしません。

■第１４回 Ｂｒａｉｎｆｕｃｋ／実行編(2021/11/06掲載,2021/11/07最終変更)
８ビットマイコンで動作するマイクロＢＡＳＩＣで、Ｂｒａｉｎｆｕｃｋインタプリタを記述し、その上でＢｒａｉｎｆｕｃｋプログラムを走らせるというテーマも今回が最後です。
今回は、簡単なＢｒａｉｎｆｕｃｋプログラムを実行してみることにします。
具体的には、プログラム１３をマイクロＢＡＳＩＣにロードした後、行番号10000以降をプログラム(14-1または14-2)に置き換えて実行(#=1)させます。

【プログラム１4ー１】３文字入力後、３回表示
(９９９９行まではプログラム１３と同じ)
10000 +[++>,>,>,<<<
10010 [>.>.>.<<<-]+]

今回、初めて「>」「<」「-」を使っています。
また、括弧の「入れ子」もは初めてで、これらの動作チェックを兼ねています。

動作は
(1)１番目のセルに３を代入
(2)３文字入力し、２～４番目のセルに代入
(3)２～４番目のセルの文字を表示
(4)１番目のセルから１を引きその結果が０でなければ(3)に戻る
(5)(1)に戻る
です。
実行結果を下図に示します。
(「HAL」と３文字キー入力すると、「HALHALHAL」と表示します。123、abcも同様です。)



では、次のプログラムです。
【プログラム１4ー２】１桁の加算
(９９９９行まではプログラム１３と同じ)
10000 +[,.>,.
10010 ----------------
10020 ----------------
10030 ----------------
10040 [<+>-]<.]

数字(1～8の範囲)を２個キー入力すると、その加算結果を表示します。(ただし、結果は2～9の範囲)
動作説明は省略、自分で考えてください。(ヒントは、文字コードに直接加算しています)

実行結果を下図に示します。
(2+3=5、1+6=7、4+4=8を計算し、最後は9+3=12でわざとオーバーフローさせています)(*1)



今回で、Brainfuckはおしまいです。
頑張った割には、あまり見栄えのする成果がなかったのが残念ですが、久しぶりに異質のプログラミング言語を体験できました。(ラダー図以来かな…)

次回、何をするかは決まっていませんが、別のテーマとなる予定です。
--------------------
(*1)ASCIIコード表を見れば、9+3の結果が「12」ではなく「<」になったがが判ります。

■第１５回 素数の計算(2022/03/27掲載,2022/03/29最終変更)
今回は、１０００までの素数(Prime)を計算してみます。
素数の定義ですが、ここでは「２以上の自然数Nのうち、これを２～Nー１の自然数で割ったとき、必ず割り切れずに余りが発生する数」とします。
ただし、N=２だけは無条件で素数とします。
回りくどい言い方ですが、これから書くプログラムとの整合性を意識しています。
定義としては間違っていないはずです。

さて、プログラムは素数の候補を変数Ｐとし、これを変数Ｘ(値は２からＰ－１まで変化)で割り切れるか調べています。
マイクロＢＡＳＩＣに慣れた皆さんには普通に読めるかと思います。
念のため、１箇所だけ説明しておくと
1090 T=P/X
1100 #=%=0*1050
で、１０９０行では「素数の候補ＰがＸで割り切れるか調べるためにダミーの変数を使って「T=P/X」を計算しています。
これを実行すると、(マイクロＢＡＳＩＣの仕様により)直前に実行した割り算の余りが変数％に格納されるので、変数％が０かどうかで、割り切れたかどうかの判定ができます。
１１００行はこの条件分岐で「#=(%=0)*1050」と書いた方が解りやすかもしれません。

【プログラム１５】素数の計算(#=1000で実行)
1000 (PROGRAM15)
1010 "PRIME"
1020 P=2
1030 ?=P;
1040 " ";
1050 P=P+1
1060 X=1
1070 X=X+1
1080 #=X=P*1030
1090 T=P/X
1100 #=%=0*1050
1110 #=1070

実行すると、画面上に２から順に素数を表示してゆきます。

PRIME
2 3 5 7 11 13 17 19 23 29 31 37 41 43 47 53 59 61 67 71 73 79 83 89 97 101 103 107 109 113 127 131 137 139 149 151 157 163 167 173 179 181 191 193 197 199 211 223 227 229 233 239 241 251 257 263 269 271 277 281 283 293 307 311 313 317 331 337 347 349 353 359 367 373 379 383 389 397 401 409 419 421 431 433 439 443 449 457 461 463 467 479 487 491 499 503 509 521 523 541 547 557 563 569 571 577 587 593 599 601 607 613 617 619 631 641 643 647 653 659 661 673 677 683 691 701 709 719 727 733 739 743 751 757 761 769 773 787 797 809 811 821 823 827 829 839 853 857 859 863 877 881 883 887 907 911 919 929 937 941 947 953 967 971 977 983 991 997 1009 OK

実行してから１６分ちょっとで素数が１０００を超えたので、Escキーを押してマイクロＢＡＳＩＣの実行を中断しました。
3桁の最大の素数は９９７でした。
当然のことですが、数が大きくなるほど計算時間がかかります。
この後、再実行させたところ、一晩で６４２７まで計算しました。(*1)
--------------------
(*1)5000までの結果は次の通りです。
PRIME
2 3 5 7 11 13 17 19 23 29 31 37 41 43 47 53 59 61 67 71 73 79 83 89 97 101 103 107 109 113 127 131 137 139 149 151 157 163 167 173 179 181 191 193 197 199 211 223 227 229 233 239 241 251 257 263 269 271 277 281 283 293 307 311 313 317 331 337 347 349 353 359 367 373 379 383 389 397 401 409 419 421 431 433 439 443 449 457 461 463 467 479 487 491 499 503 509 521 523 541 547 557 563 569 571 577 587 593 599 601 607 613 617 619 631 641 643 647 653 659 661 673 677 683 691 701 709 719 727 733 739 743 751 757 761 769 773 787 797 809 811 821 823 827 829 839 853 857 859 863 877 881 883 887 907 911 919 929 937 941 947 953 967 971 977 983 991 997 1009 1013 1019 1021 1031 1033 1039 1049 1051 1061 1063 1069 1087 1091 1093 1097 1103 1109 1117 1123 1129 1151 1153 1163 1171 1181 1187 1193 1201 1213 1217 1223 1229 1231 1237 1249 1259 1277 1279 1283 1289 1291 1297 1301 1303 1307 1319 1321 1327 1361 1367 1373 1381 1399 1409 1423 1427 1429 1433 1439 1447 1451 1453 1459 1471 1481 1483 1487 1489 1493 1499 1511 1523 1531 1543 1549 1553 1559 1567 1571 1579 1583 1597 1601 1607 1609 1613 1619 1621 1627 1637 1657 1663 1667 1669 1693 1697 1699 1709 1721 1723 1733 1741 1747 1753 1759 1777 1783 1787 1789 1801 1811 1823 1831 1847 1861 1867 1871 1873 1877 1879 1889 1901 1907 1913 1931 1933 1949 1951 1973 1979 1987 1993 1997 1999 2003 2011 2017 2027 2029 2039 2053 2063 2069 2081 2083 2087 2089 2099 2111 2113 2129 2131 2137 2141 2143 2153 2161 2179 2203 2207 2213 2221 2237 2239 2243 2251 2267 2269 2273 2281 2287 2293 2297 2309 2311 2333 2339 2341 2347 2351 2357 2371 2377 2381 2383 2389 2393 2399 2411 2417 2423 2437 2441 2447 2459 2467 2473 2477 2503 2521 2531 2539 2543 2549 2551 2557 2579 2591 2593 2609 2617 2621 2633 2647 2657 2659 2663 2671 2677 2683 2687 2689 2693 2699 2707 2711 2713 2719 2729 2731 2741 2749 2753 2767 2777 2789 2791 2797 2801 2803 2819 2833 2837 2843 2851 2857 2861 2879 2887 2897 2903 2909 2917 2927 2939 2953 2957 2963 2969 2971 2999 3001 3011 3019 3023 3037 3041 3049 3061 3067 3079 3083 3089 3109 3119 3121 3137 3163 3167 3169 3181 3187 3191 3203 3209 3217 3221 3229 3251 3253 3257 3259 3271 3299 3301 3307 3313 3319 3323 3329 3331 3343 3347 3359 3361 3371 3373 3389 3391 3407 3413 3433 3449 3457 3461 3463 3467 3469 3491 3499 3511 3517 3527 3529 3533 3539 3541 3547 3557 3559 3571 3581 3583 3593 3607 3613 3617 3623 3631 3637 3643 3659 3671 3673 3677 3691 3697 3701 3709 3719 3727 3733 3739 3761 3767 3769 3779 3793 3797 3803 3821 3823 3833 3847 3851 3853 3863 3877 3881 3889 3907 3911 3917 3919 3923 3929 3931 3943 3947 3967 3989 4001 4003 4007 4013 4019 4021 4027 4049 4051 4057 4073 4079 4091 4093 4099 4111 4127 4129 4133 4139 4153 4157 4159 4177 4201 4211 4217 4219 4229 4231 4241 4243 4253 4259 4261 4271 4273 4283 4289 4297 4327 4337 4339 4349 4357 4363 4373 4391 4397 4409 4421 4423 4441 4447 4451 4457 4463 4481 4483 4493 4507 4513 4517 4519 4523 4547 4549 4561 4567 4583 4591 4597 4603 4621 4637 4639 4643 4649 4651 4657 4663 4673 4679 4691 4703 4721 4723 4729 4733 4751 4759 4783 4787 4789 4793 4799 4801 4813 4817 4831 4861 4871 4877 4889 4903 4909 4919 4931 4933 4937 4943 4951 4957 4967 4969 4973 4987 4993 4999

第１６回 自然対数の底ｅの計算(2022/03/27掲載)
ｅ(自然対数の底、別名「ネイピア数」、2.7182818284…)は、本来の定義とは別に、次の無限級数(マクローリン級数)で表現できることが知られています。

ｅ=(1/0!)+(1/1!)+(1/2!)+(1/3!)+…

この右辺がなぜｅになるのか？チンプンカンプンなのですが、そこはスルーして、今回はこの式を前提に整数しか扱えないマイクロＢＡＳＩＣで計算してみます。

式を見ると、１を２！や３！で割っている項がありますが、何も工夫せずに整数演算すると結果は０になってしまいます。
そこで、円周率(π)の計算をしたときと同じく、両辺に定数を掛けて整数演算だけで計算できるように式を変形します。
ここでは、両辺に１００００掛けます。

10000ｅ=(10000/0!)+(10000/1!)+(10000/2!)+(10000/3!)+… (式1)

この式の右辺を見ると、今度は１００００を２！や３！で割っていますので、各項の値は０ではなくそれらしい数になっています。

10000ｅ=(10000/1)+(10000/1)+(10000/2)+(10000/6)+…
=10000+10000+5000+1666+… (式1)

最初の4項の和だけで２６６６６(４桁ずらして読むと２．６６６６)となり、かなり２．７８２８に近づいていて期待できそうです。
ただ、この式にも１つ問題があります。
各項の分子が(階乗なので)急速に大きくなり、あっという間にマイクロＢＡＳＩＣの扱える数値の上限６５５３５を超えてしまいます。
ちゃんと計算(*1)したところ、８！＝４０３２０なので、ここで計算を打ち切っています。
プログラムは、N＝１～８までのF＝N！を計算し、それぞれの１００００／Fの値の合計Ｅを求めてます。(*2)

【プログラム１６】自然対数の底ｅの計算(マクローリン級数)(#=2000で実行)
2000 (PROGRAM16)
2010 "NAPIER"
2020 N=0
2030 F=1
2040 E=10000
2050 ?=N;
2060 " ";
2070 ?=F;
2080 " ";
2090 ?=E
2100 N=N+1
2110 F=F*N
2120 E=E+(10000/F)
2130 #=(N<9)*2050
2140 #=50000

実行すると、一瞬で計算が終了しました。

NAPIER
0 1 10000
1 1 20000
2 2 25000
3 6 26666
4 24 27082
5 120 27165
6 720 27178
7 5040 27179
8 40320 27179
OK

右下の数値を４桁ずらして読むと２．７１７９となり、これが自然対数の底ｅの計算結果です。
真値(2.7182818284…)とは、３桁(2.71まで)一致しました。

今回は、ちょこっとしたテーマでした。
--------------------
(*1)ここはちゃっかり、パソコンで計算しました。f(^_^;
(*2)(式1)の右辺の第１項に０の階乗(0!)が現れますが、数学上、０の階乗は値１と定義されています。
でも、１×２×３×…という計算方法では０！を計算できませんので、プログラム１６では、(式1)の右辺の第１項を最初から１(プログラム上は、E＝１００００)としています。

このソフトウェアに関するご意見・ご質問等をお待ちしています。
ｔｏ＠ｔａｋａｍｉ.ｃｏｍ (アドレスは半角で入力ください)

[トップページに戻る]

■マイクロＢＡＳＩＣによる数値計算とゲーム
